Cours topographie¶
Introduction¶
Nécessité de savoir s’orienter à la boussole / carte.¶
Lorsque l’on a perdu son chemin et sa direction, que l’on est surpris par le brouillard ou que les moyens modernes ne sont plus en mesure d’apporter le service attendu, ces deux outils souvent considérés comme auxiliaires deviennent indispensables.
La terre se comporte comme un aimant, avec deux pôles.
- La boussole simple se compose d’une boîte à l’intérieur de laquelle une aiguille
aimantée peut se déplacer librement.
Correspondances numériques:
Valeur pour un tour |
Unité |
Nord |
Est |
Sud |
Ouest |
|---|---|---|---|---|---|
360 |
Degrés |
0 |
90 |
180 |
270 |
6400 |
pour mille d’artillerie |
0 |
1600 |
3200 |
4800 |
Carte¶
La carte est une reproduction fidèle en projection horizontale, d’une région géographique. Les cartes sont établies à une certaine échelle de réduction qui permet de représenter le terrain (grand) sur un espace petit (la carte).
Il suffit de multiplier la distance en centimètres sur la carte par le dénominateur de l’échelle pour obtenir la distance réelle sur le terrain. (ôter un 0 -> 1cm @ (1:25000) = 250 m )
Les distances horizontales ne sont pas les seules importantes, les distances verticales peuvent avoir un impact fort sur le déroulé du trajet, difficulté et visibilité. Leur appréciation est donc tout aussi importante.

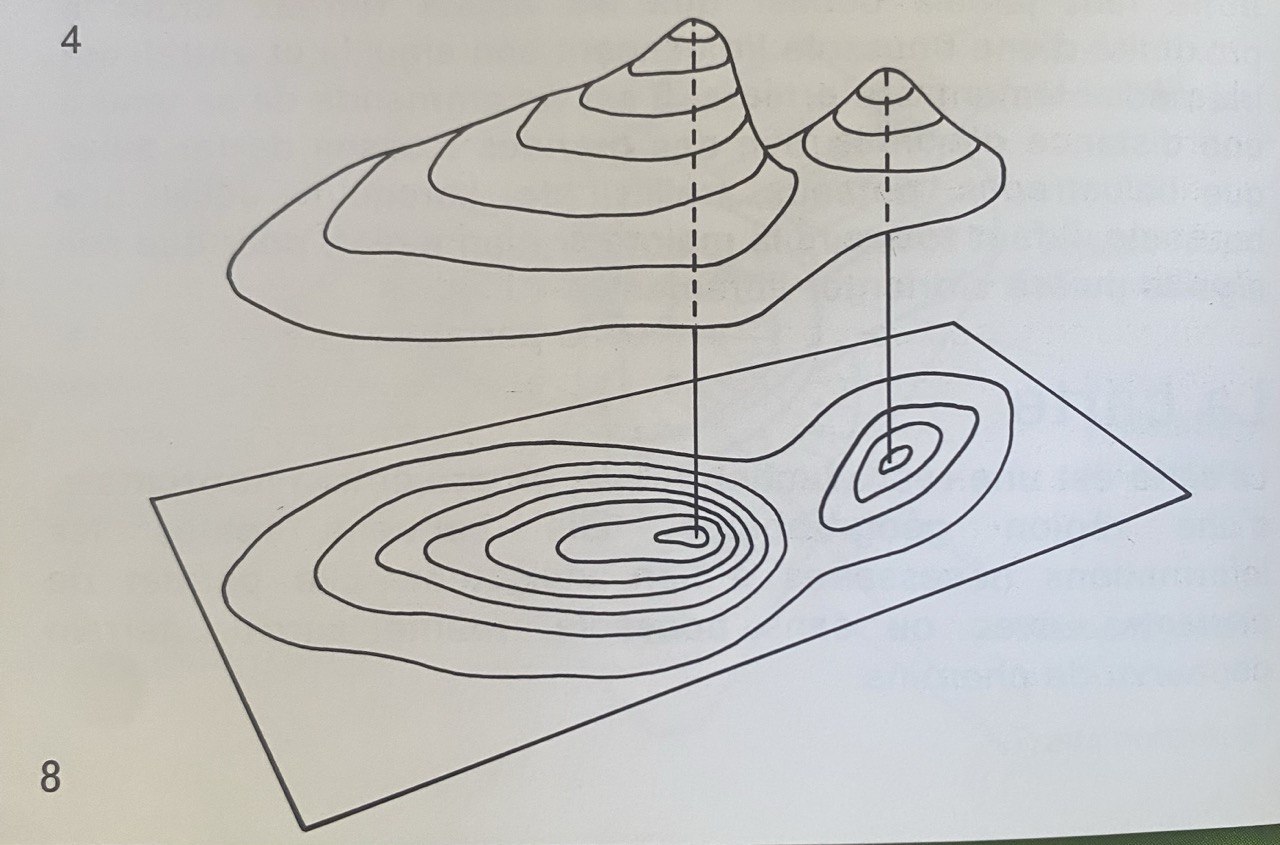

On représente les variations du relief par des courbes de niveau (Les points le long d’une telle courbe sont à la même altitude).
Pour faciliter la lecture une courbe sur 5 ou 10 est dessinée d’un trait plus fort et porte l’indication d’altitude.
Quelques manipulations¶
Orientation à la boussole: Je me trouve sur le terrain et je souhaite connaître telle ou telle direction.
Orientation de la carte: Faire correspondre sa position aux réalités du terrain.
La marche d’après la carte : xxx
Les mesures à la boussole: la carte ne suffit pas pour s’orienter si aucune visibilité (brouillard, végétation dense)
Les quatre opérations fondamentales (élémentaires):
Opération 1: Mesure d’un azimut sur la carte pour déterminer la direction
- de marche.
(Je sais où je suis sur la carte et la direction que je dois prendre sur la
carte, que dois-je faire sur le terrain ?)
Opération 2 : Report de cet angle sur le terrain
Opération 3 : Mesure d’un azimut sur le terrain.
Opération 4 : Reporter un angle sur la carte
Emplois de la boussole¶
Il y a deux principaux emplois d’une boussole :
- Trouver dans la nature un point déterminé sur la carte.
À Compléter rapidement
Marquer sur la carte un point repéré dans la nature
À compléter
